Шнековый обезвоживатель (дегидратор) осадка

Шнековый обезвоживатель осадка сточных вод

Шнековый обезвоживатель осадка СТОВ ОБ-301

Шнековый обезвоживатель - это установка для механического осушения любых видов осадка (шламовых вод), которые образуются в процессе очистки хозяйственных и промышленных стоков предприятий, а также активного ила сооружений биологической очистки.

Шнековый дегидратор позволяет максимально сократить объем шлама из отстойников, флотационных установок или аэротенков для удобства дальнейшего хранение или утилизации.

Установка подходит для осушения осадка с концентрацией взвешенных веществ от 2 000 мг/л до 50 000 мг/л. Обезвоживатель имеет камеру сгущения шлама, куда можно подавать флокулянт и перерабатывать осадок с низкой концентрацией взвешенных веществ.

После прохождения через обезвоживатель влажность осадка составляет не более 80% и зависит от состава сточных вод.

Шнековая машина - дегидратор может работать как в ручном так и в автоматическом режиме. Вся установка имеет компактные размеры, проста в эксплуатации и обслуживании.

Шнековый обезвоживатель (дегидратор) осадка
Шнековый обезвоживатель (дегидратор) осадка
Шнековый обезвоживатель (дегидратор) осадка
Шнековый обезвоживатель (дегидратор) осадка
Обезвоживатели шнековые СТОВ-ОБ
Обезвоживатели на складе готового оборудования
Шнековый обезвоживатель (дегидратор) осадка
Обезвоживатель ОБ-302
Обезвоживатель с двумя шнеками
Шнековый обезвоживатель (дегидратор) осадка

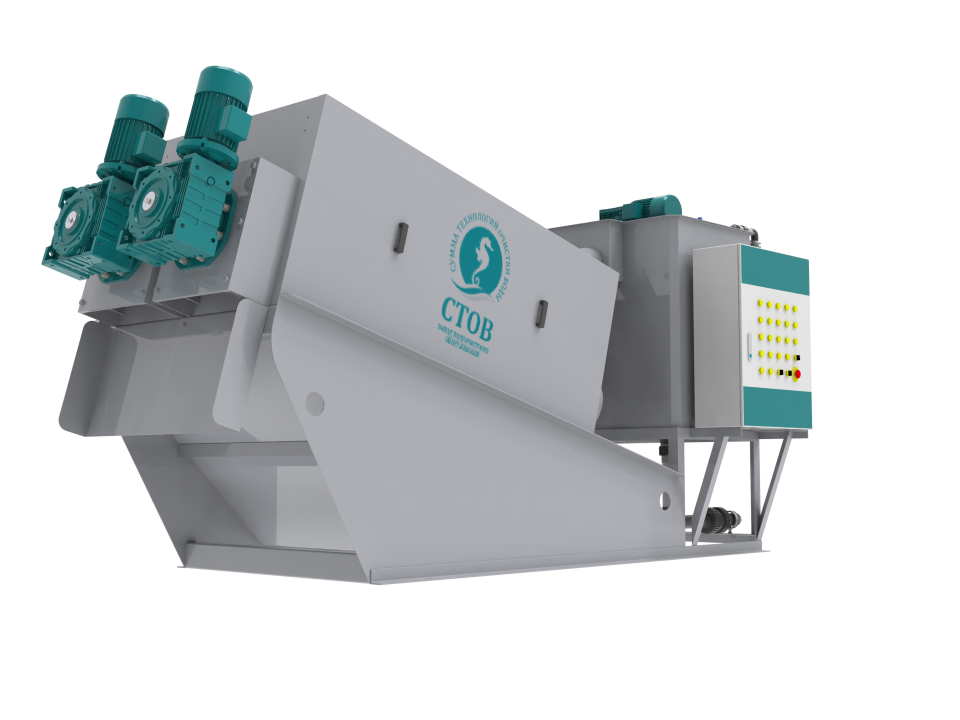

Обезвоживатель СТОВ ОБ-302
Обезвоживатель СТОВ ОБ-302
Шнековый обезвоживатель (дегидратор) осадка
Шнековый обезвоживатель ОБ-352
Шнековый обезвоживатель ОБ-352 в транспортной упаковке
Шнековый обезвоживатель (дегидратор) осадка
Принцип работы
Модельный ряд
Состав станции

Принцип работы шнекового обезвоживателя заключается в механическом уплотнении твердой фазы осадка и отжиме воды из него.

Подача. Собранный в отстойниках шлам насосом подается в камеру флокуляции обезвоживателя.  В этой камере происходит сгущение шламовых вод перед дальнейшим процессом отжима. Для образования густой однородной смеси в камеру дозируется флокулянт, и производится постоянное перемешивание с помощью мешалки.

Обезвоживание. Далее обработанный реагентом осадок подается на шнек, который вращается внутри пространства. которое образует множество пластинчатых колец. Эти кольца плотно прилегают друг к другу. Между ними просачивается только вода, а твердая часть остается у шнека.

Форма шнека и его витки (шаг спирали уменьшается к концевой части) сделаны таким образом, чтобы при продвижении твердой части осадка возрастало давление и происходил отжим.

На выходе получается осушенный кек (пастообразная субстанция) с влажностью менее 80%.



Модельный ряд

Произв-ть

по сухому веществу, кг/час

(при концентрации взвешенных

веществ 6000-35000 мг/л)

Диаметр

шнека,

мм

Кол-во

шнеков,

шт

Габаритые размеры

LxBxH,

мм

Масса

транспортная/рабочая,

кг

Потребляемая

мощность,

кВт

СТОВ ОБ-101  3-5  100  1  1904 х 822 х 1160  200/300  0,44
 СТОВ ОБ-102  6-10  100  2  1904 х 892 х 1160  300/450  0,62
 СТОВ ОБ-131  6-12  130  1 2715 х 822 х 1360  408/758  0,55
 СТОВ ОБ-132  12-24  130  2 2715 х 1128 х 1360  608/891  0,73
 СТОВ ОБ-201  9-15  200  1 2906 х 964 х 1335  400/750  0,7
 СТОВ ОБ-202  18-30  200  2 2906 х 1112 х 1335  600/900  0,95
 СТОВ ОБ-203  27-45  200  3  3087 х 1202 х 1465  850/1300  1,2
 СТОВ ОБ-251  16-32  250  1  2830 х 980 х 1580  630/1000  1,18
 СТОВ ОБ-252  32-64  250  2  3010 х 1400 х 1580  1100/1750  1,73
 СТОВ ОБ-253  48-96  250  3  3150 х 1485 х 1580  1450/2400  2,28
 СТОВ ОБ-301  30-50  300  1  3415 х 1010 х 1740  1000/1600  1,38
 СТОВ ОБ-302  60-100  300  2  3576 х 1421 х 1950  1500/2300  2,13
 СТОВ ОБ-303  90-150  300  3  3757 х 1638 х 1950  2000/3000  2,88
 СТОВ ОБ-351  60-100  350  1  3844 х 1160 х 2258  1570/2170  1,9
 СТОВ ОБ-352  120-200  350  2  4144 х 1550 х 2258  2266/3610  3,75
 СТОВ ОБ-353  180-300  350  3  4424 х 2100 х 2258  3860/5360  6
 СТОВ ОБ-354  240-400  350  4  4944 х 3164 х 2260 0  5556/8160  8,2
 СТОВ ОБ-401  90 -150  400  1  5080 х 1536 х 2386  2400/3900  1,93
 СТОВ ОБ-402  180-300  400  2  5080 х 1611 х 2386  3000/4500  3,03
 СТОВ ОБ-403  270-450  400  3  5642 х 2116 х 2397  5320/6220  4,13
 СТОВ ОБ-404  360-600  400  4  5642 х 2696 х 2381  6500/8400  5,23
КомплектующиеТехнические характеристики комплектующих
Корпус
  • Рама, емкости - нержавеющая сталь
Емкость флокуляции
Перемешивающее устройство
Шнековый узел с мотор-редуктором
  • Шнек, пластины - нержавеющая сталь
  • Мотор-редуктор
Трубопроводная обвязка
  • ПВХ/нержавеющая сталь
Автоматическая система управления
  • Шкаф управления
  • Контроллер/реле
КИП
  • Датчики уровня
